Dèlko oksijèn PSA

NEWTEK Group espesyalize nan konsepsyon, pwodiksyon, ak lavant de konsantratè oksijèn endistriyèl. Endistriyèl oksijèn konsantratè yo ka lajman itilize nan koupe asye, oksijèn -konbisyon anrichi, oksijèn lopital, endistri pétrochimique, founo elektrik asye, pwodiksyon vè, pwodiksyon papye, pwodiksyon ozòn, ak pwodwi akwatik.

Konpozan prensipal nan dèlko oksijèn PSA

PLC Panel

Pwosesis analizeur oksijèn, eleman debaz enpòte soti nan Almay

Van molekilè soti nan JALOX, UOP, CMS

Almay tiyo pneumatik

Tiyo solenoid

Tank lè estanda ASME

Avantaj jeneratè oksijèn nou yo:

1, inovatè sistèm chaje desiccant pou pèfòmans optimal.

2, sistèm koupe lè konprese nan adsorber inlet, asire efikasite.

3, Kouch siye pwoteksyon nan baz adsorber la, amelyore lonjevite.

4, Adsorption dinamik kouch sistèm peze pou rezilta ki konsistan.

5, ajisteman otomatik nan sik adsorption pou operasyon san pwoblèm.

Rapid demaraj-, bay bon jan kalite oksijèn nan jis 15 a 30 minit.

6, PLC kontwòl pou men -lib, operasyon otomatik.

7, ranpli Van molekilè trè efikas, amelyore durability.

8, Presyon ki estab ak customizable, pite, ak pousantaj koule pou satisfè kondisyon kliyan divès kalite.

9, Konsepsyon reflechi, asire sekirite, estabilite, ak konsomasyon enèji minim.

10, sistèm alam pite alèt lè oksijèn tonbe anba 90%.

11, Dekontaminasyon oksijèn si ou vle pou aplikasyon medikal.

12, tiyo asye pur pou livrezon gaz pwòp, diminye gout presyon ak pèt enèji.

13, Dèlko oksijèn nou yo ofri yon seri konplè nan karakteristik pou pwodiksyon oksijèn serye ak efikas.



Kalite Plant Oksijèn PSA

Oksijèn PSA jenerasyon

Newtek PSA oksijèn konsantratè: Teknoloji avanse-pou rezèv oksijèn serye. Fè konfyans atravè endistri tankou lopital, laboratwa, asye, ak akwakilti. Rekonèt globalman pou itilizasyon medikal, satisfè estanda strik: Farmakope Ewopeyen an, ISO 7396-1, MDD, PED, ak Règleman Medikal CE.

Dèlko oksijèn ki monte-patinen

Skids: Solisyon kontra -efikas ou pou pwodiksyon oksijèn sou plas-. Fasil konfigirasyon, kontwole pa travayè kalifye, pa gen okenn depans enstalasyon for. Li se ploge -ak-play, ak COMPRESSOR, seche rad, filtè, veso presyon oksijèn, ak dèlko. Pèsonalize pou bezwen egzak ou yo, epi pwodui oksijèn sou -sit la dapre espesifikasyon egzak ou yo.

Dèlko oksijèn kontenè

Pòtab, efikas, ak pri -efikas: Dèlko oksijèn nou an nan yon veso lanmè modifye se yon inite endepandan-. Li gen ladann ekipman pre-asanble tankou yon konpresè lè, dèlko oksijèn, ak konpresè rapèl opsyonèl. Antretyen minimòm, pwodiksyon oksijèn sou plas-, ak transpò fasil fè li versatile pou divès kote.

Aplikasyon

Dèlko oksijèn PSA (Presyon Swing Adsorption Oxygen Generator) se sitou itilize pou pwodwi oksijèn ki wo -pite. Aplikasyon li yo enkli endistri medikal pou bay pasyan oksijèn terapi; jaden endistriyèl la pou koupe, soude ak amelyore efikasite pwodiksyon an; anbalaj manje pou pwolonje lavi etajè manje a; pwoteksyon anviwònman pou tretman dlo ize; zòn ki wo-altitid pou bay oksijèn; jaden ayewospasyal pou asire rezèv oksijèn pou astwonòt. Teknoloji sa a ka satisfè demann pou oksijèn pite segondè -nan diferan domèn epi amelyore sekirite ak efikasite.

Anbalaj manje



Pwolonje lavi etajè manje. Bay gwo -oksijèn pite, redwi kontak oksijèn, anpeche oksidasyon ak kwasans mikwòb, amelyore kalite manje ak pwolonje lavi etajè machandiz yo.

Terapi oksijèn nan domèn medikal

Bay oksijèn ki wo -pou asire ke pasyan yo bay oksijèn san danje, trete maladi respiratwa, operasyon ak premye swen, epi sipòte pwosesis rekiperasyon ak sipò lavi yo.

Jaden ayewospasyal



Dèlko oksijèn PSA bay astwonòt yon rezèv oksijèn serye, asire sipò lavi pandan misyon espasyal yo epi kenbe kondisyon nòmal pou respire ak travay.

Zòn altitid wo, bay rezèv oksijèn

Dèlko oksijèn PSA bay moun yo rezèv oksijèn ki nesesè nan zòn ki wo-, sa ki ede soulaje sentòm mòn yo epi amelyore kalite lavi ak sekirite grimpè yo ak rezidan yo.

Tretman dlo ize

Bay oksijèn pou ankouraje pwosesis degradasyon mikwo-òganis yo nan dlo ize, amelyore efikasite tretman, diminye depans tretman chimik yo, redwi chaj òganik nan dlo ize, epi ankouraje pwoteksyon anviwònman ak pirifikasyon dlo ize.

Dèlko ozòn sipòte dèlko oksijèn

Dèlko oksijèn PSA a ak dèlko ozòn lan travay ansanm. Dèlko oksijèn an pwodui oksijèn konsantrasyon wo-. Dèlko ozòn lan pirifye lè a epi retire enpurte pou amelyore kalite oksijèn.

Adsorption balanse presyon

aparèy pwodiksyon oksijèn

Dèlko oksijèn PSA a se yon aparèy jenerasyon oksijèn adsorption presyon balanse, sitou itilize pou separe nitwojèn ak lòt gaz enpurte, bay oksijèn segondè -pite, epi li apwopriye pou aplikasyon medikal, endistriyèl ak lòt.

PSA endistriyèl oksijèn dèlko



Bay konsantrasyon segondè nan oksijèn pou koupe, soude, metaliji ak pwosesis metal. Amelyore efikasite pwodiksyon, bon jan kalite ak sekirite, redwi depans pwodiksyon, ak sipòte yon varyete aplikasyon endistriyèl.

Teknoloji dèlko oksijèn PSA + silenn nan bwat presyon

Teknoloji dèlko oksijèn PSA konbine avèk silenn nan bwat presyon ka bay yon ekipman oksijèn mobil ki wo -pite, apwopriye pou sekou ijans, travay sou teren, anviwònman wo-altitid, elatriye.

Sèvis

1. Planifikasyon bonè ak etap konsepsyon:
Dapre kondisyon espesifik kliyan yo, nou pral fòmile plan detaye konsepsyon jeni, ki gen ladan layout faktori, konfigirasyon ekipman, koule pwosesis, elatriye, asire konsepsyon faktori optimal.

2. Pwodiksyon ekipman fabrikasyon ak akizisyon:
Kòm yon manifakti dèlko gaz, nou gen ekipman pwodiksyon avanse ak teknoloji epi nou kapab fabrike endepandamman divès ekipman ak konpozan ki nesesè pou aparèy génération oksijèn, aparèy génération nitwojèn, ak aparèy génération gaz kabonik. An menm tan, nou te etabli tou relasyon koperativ ak founisè mondyal ekselan pou asire akizisyon ekipman ak materyèl kalite siperyè-.

3. Ekipman enstalasyon ak debogaj:
Apre yo fin fabrike ekipman an, ekip pwofesyonèl enstalasyon nou an ap responsab pou enstalasyon ak komisyonin sou plas-nan ekipman an. Nou estrikteman swiv pwosedi enstalasyon ak estanda sekirite pou asire operasyon kòrèk ak sekirite ekipman an. Nou pral eseye pi byen nou asire kontwòl peryòd konstriksyon an epi pèmèt kliyan yo kòmanse pwodiksyon pi vit ke posib.

Sèvis adisyonèl
1.Inovasyon kontinyèl:Newtek ap kontinye fè rechèch ak devlopman ak inovasyon teknolojik pou bay kliyan solisyon dèlko gaz ki pi avanse, efikas ak serye pou ede kliyan yo kenbe avantaj konpetitif yo.

2.Personalize personnalisation:Pou chak kliyan, Newtek pral Customize li selon bezwen espesifik yo pou satisfè kondisyon pwodiksyon pèsonalize kliyan an.

3.Asirans Kalite:Newtek estrikteman kontwole bon jan kalite pwodwi pou asire fyab ak estabilite ekipman yo epi redwi echèk ak D 'nan operasyon faktori yo.

4.Fòmasyon pwofesyonèl:Bay fòmasyon pwofesyonèl pou ede operatè kliyan yo pi byen konprann epi sèvi ak ekipman dèlko gaz, pou yo ka bay tout pèfòmans ak benefis li yo.

5. Konsiderasyon anviwònman:Newtek konsantre sou konsyantizasyon anviwònman an epi li ede kliyan yo reyalize objektif anviwònman yo ak diminye enpak anviwònman an atravè optimize teknolojik ak mezi ekonomize enèji -.

6.By bay sèvis pèsonalize Customizedak inovasyon teknolojik kontinyèl, Newtek ede kliyan yo maksimize efikasite operasyonèl nan faktori yo epi redwi pri total de de an komen, ki pèmèt yo kanpe deyò nan konpetisyon an mache ak resevwa pi bon sèvis.



Done eksperimantal

NEWTEK te fèt yon ti manifakti dèlko oksijèn psa ak de kabann adsorption. Li te simulation enfliyans altitid sou ti dèlko oksijèn PSA a ak de kabann adsorption nan yon chanm presyon ba -. An menm tan an, li te envestige tou enpak paramèt estriktirèl ak paramèt fonksyònman, e li te etabli matematik pwosesis pwodiksyon oksijèn. Modèl, atravè konparezon eksperimantal, byen -regle modèl la pou fè li konsistan ak reyalite, verifye presizyon nan modèl la, epi fè simulation nimerik ak rechèch simulation pou detèmine enpak paramèt entèn ki enpòtan ak faktè ekstèn sou endikatè pèfòmans tankou pwosesis pwodiksyon oksijèn ak efè pwodiksyon oksijèn. Dapre règleman yo, paramèt konsepsyon pi bon ak paramèt opere ka jwenn nan diferan altitid ak kondisyon travay diferan, kidonk amelyore efikasite pwodiksyon oksijèn ak diminye depans fabrikasyon ak opere nan dèlko oksijèn.

Konpare ak absòpsyon presyon balanse, PSA gen yon sik senp ak konsantrasyon gaz pwodwi ki ba ak pousantaj rekiperasyon, rapid absòpsyon balanse presyon, RPSA, gen avantaj ki genyen nan sik kout ak dòz adsorban ki ba pou chak inite pwodiksyon gaz. Li baze sou mikwo presyon rapid balanse Ti dèlko oksijèn ki baze sou prensip separasyon adsorption a gen avantaj ki genyen nan ekipman senp, bon estabilite, gwo pwodiksyon oksijèn, ak pite reglabl. Li se lajman ki itilize nan swen sante lakay, tretman medikal, rezèv oksijèn plato ak lòt jaden. Yo nan lòd yo etidye pwofondman karakteristik sa yo nan sik RPSA, etabli yon modèl matematik nan pwosesis la PSA ak lè l sèvi avèk metòd nimerik simulation pwosesis aktyèl la te vin tounen yon mwayen favorab pou devlopman nan aparèy adsorption balanse presyon. An menm tan an, simulation nimerik ka kalkile done ki pa fasil jwenn nan eksperyans. , tankou kantite sibstans ki adsorbe pa gaz la nan gwo kay won an, chanjman nan konpozisyon an faz gaz sou direksyon axial nan gwo kay won an adsorption, elatriye chèchè nou yo aktivman eksplore simulation nan adsorption balanse presyon rapid. Teyori ak metòd kalkil ki enplike nan pwosesis adsorption presyon balanse yo rezime epi mete fondasyon pou simulation nimerik ki baze sou prensip adsorption presyon balanse. Enfliyans transfè chalè lumped ak simulation koyefisyan transfè mas sou simulation adsorption balanse presyon te etidye. Pwosesis adsorption ak desorption nan gwo kay won adsorption yo te simulation ak kalkile, ak sinetik adsorption, gout presyon, twa transfè ak yon pwosesis ranvèse nan gwo kay won an te sistematik te pote soti. Etid sa a egzamine efè dyamèt adsorban, presyon adsorption ak rapò wotè -a-dyamèt sou pwodiksyon oksijèn adsorption balanse presyon. Atravè simulation, efè adsorption ak desorption presyon sou vitès ak sikilasyon pèfòmans rapid presyon swing adsorption kabann yo te etidye, ak efè diferan presyon egalizasyon metòd sou pwosesis pwodiksyon oksijèn separasyon lè PSA ak VSA (vakyòm presyon balanse adsorption) yo te eksplore. Koefisyan transfè mas dinamik pwodiksyon oksijèn adsorption presyon te simulation ak analize.

Se simulation ki pi wo a sèlman kalkile pou yon sèl gwo kay won adsorption, ak ekipman oksilyè, compresseurs lè, tank tanpon ak lòt konpozan yo pa enkli. NEWTEK te fèt ak bati yon aparèy adsorption balanse presyon tipòtrè lè li similye diferan altitid nan chanm presyon ba -. Sekans tan ki pi kout nan aparèy la se 9.6 s, ak aparèy la se yon aparèy miniaturize (wotè yon sèl gwo kay won se sèlman 339mm). Sou baz sa a, eksperyans yo te fèt ki baze sou enpak diferan kondisyon yo sou pite oksijèn ak sede de -tower presyon balanse adsorption pwodiksyon oksijèn pwosesis pwodiksyon an, epi yo te etabli yon modèl konplè dinamik matematik nan tout pwosesis la nan lojisyèl Aspen Adsorption, ki gen ladan compressor lè a ak tanpon. Konpozan tank yo te simulation ak konpare ak valè eksperimantal yo verifye fyab nan modèl la. Lè sa a, yo te itilize modèl la pou konpare ak analize relasyon divès paramèt pwosesis nan pwosesis la, epi yo te jwenn enfliyans nan paramèt kle sou pèfòmans nan sistèm jenerasyon oksijèn.

1 Aparèy eksperimantal ak koule pwosesis

1.1 Adsorption izotèm mezi aparèy

Aparèy mezi izotèm adsorption la montre nan Fig. 1. Kapasite adsorption ekilib N2 ak O2 sou Van molekilè kabòn nan mezire lè l sèvi avèk metòd volim estatik la. Tank referans ak tank adsorption se inite tès prensipal yo. Prensip metòd volim estatik pou detèmine kapasite adsorption ekilib eleman pi yo baze sou diferans ki genyen ant kantite total gaz k ap antre nan sistèm nan anvan adsorption ak kantite gaz nan sistèm apre yo fin rive nan ekilib adsorption. Kapasite echanj satire a kalkile atravè ekwasyon eta PVT gaz la. Tank referans lan se 150 ml. Apre ranpli ak adsorbant, volim gratis nan tank la adsorption mezire pa He. Pandan mezi kapasite adsorption ekilib, tank referans ak tank adsorption yo mete nan yon beny dlo tanperati super konstan. Tanperati konstan nan beny dlo a se tanperati ki espesifye nan izotèm adsorption la. Done izotèm adsorption yo mezire dapre prensip ki anwo yo ak ekipman yo montre nan Fig. 2.

1.2 Aparèy eksperimantal

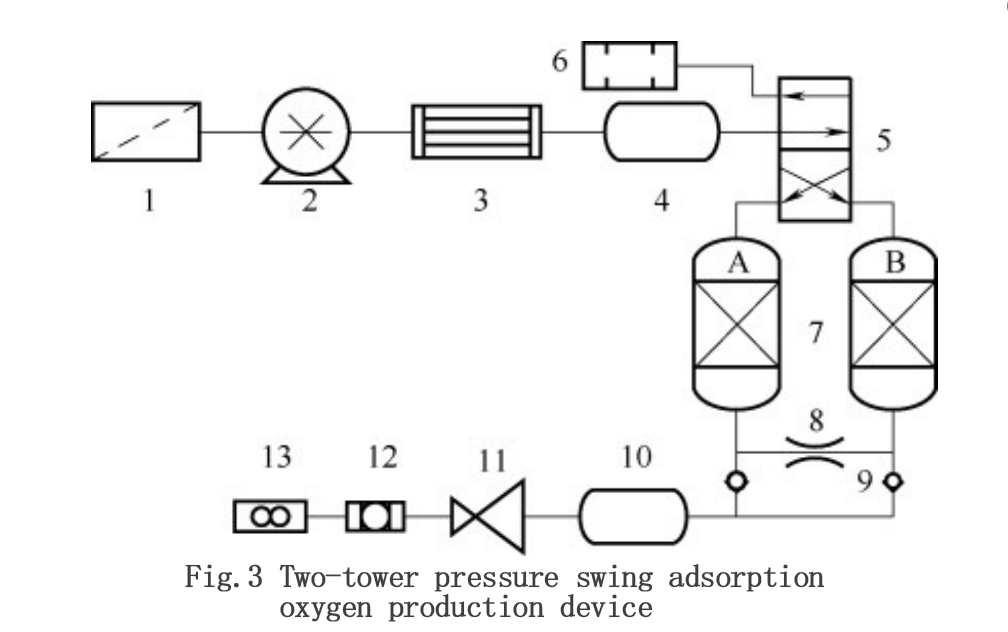

De -aparèy eksperimantal adsorption presyon balanse gwo kay won an montre nan Fig. 3. Wotè gwo kay won de gwo fò tou won adsorption yo se 339 mm, ak dyamèt gwo kay won an se 68 mm. Volim ranpli efikas nan adsorban nan chak gwo kay won adsorption se 1.23 × 10-3 m3. Gaz materyèl bwit yo se lè (fraksyon mòl N2, O2, ak Ar se 78%, 21%, ak 1% respektivman). Pwosesis pwodiksyon oksijèn tout antye kontwole pa yon valv solenoid.

1.3 Pwosesis koule

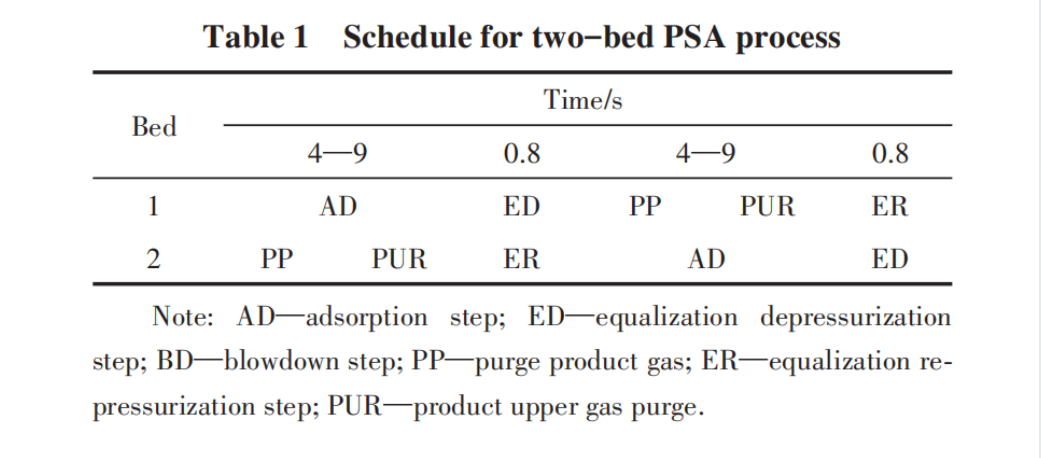

Nan pwosesis adsorption presyon balanse a, yo nan lòd yo kowòdone operasyon yo nan gwo fò tou won miltip, yon konbinezon de contrôleur PLC ak pwogram -valv kontwole yo anjeneral yo itilize reyalize operasyon otomatik adsorption balanse presyon. Se sekans tan adsorption presyon balanse nan de gwo fò tou won yo itilize nan eksperyans la montre nan tablo 1. Gwo fò tou won adsorption yo fè etap sa yo nan chaje presyon ak adsorption AD, egalize presyon ak diminye ED, vantilasyon PP, flòch PUR, ak egalize presyon ak ogmante ER. Pandan sik la, tan an etap adsorption se 4 ~ 9 s, tan vantilasyon ak flòch la se 4 ~ 9 s, ak tan an pwosesis egalizasyon presyon se 0.8 s. Lè a antre nan COMPRESSOR lè a apre yo fin pirifye pa filtè a. Lè konprese a refwadi pa echanjeur chalè a epi distribye pa valv solenoid la nan kabann nan adsorption pou adsorption ak separasyon. Yon pati nan gaz pwodwi ki separe a antre nan tank depo oksijèn atravè valv yon sèl -. Apre yo fin dekonprese pa valv la reglemante, li bay itilizatè a apre li fin pase nan filtè oksijèn ak mèt koule. Lòt pati nan gaz pwodwi a pase nan twou flòch la nan lòt kabann adsorption apre desorption. Backflush netwayaj amelyore efè desorption kabann adsorption la. Gaz nitwojèn ki desorbe-ki rich la soti nan mòflè a atravè valv solenoid de-kat{19}}fason an. Nan etap la egalizasyon presyon, priz lè yo nan de gwo fò tou won yo ki ranpli adsorption ak desorption yo konekte reyalize pwosesis la egalizasyon presyon.

2 PSA oksijèn pwodiksyon pwosesis modèl ak simulation

Pou fè rechèch apwofondi-sou pwosesis yon ti de-dèlko oksijèn adsorption presyon balanse gwo kay won, li nesesè pou etabli yon modèl matematik pou simulation li.

Lojisyèl pwofesyonèl Aspen Adsorption pou adsorption balanse presyon yo itilize pou simulation. Metòd disrè a se metòd diferans santral la. Kabann lan divize an 100 nœuds. Pou senplifye pwosesis simulation, sa ki annapre yo fèt: ① Ekwasyon eta gaz la se ekwasyon eta gaz ideyal la; ② Ekwasyon balans momantòm lan se ekwasyon Ergun; ③ modèl sinetik adsorption la se metòd fòs kondwi lineyè rezistans lumped la; ④ isotherm adsorption a se kalite ekstansyon Langmuir; ⑤ difizyon radial ak konsantrasyon radial, tanperati, ak chanjman presyon yo inyore. Modèl matematik Tablo 2 pou simulation kabann adsorption an konstwi baze sou sipozisyon ki anwo yo.

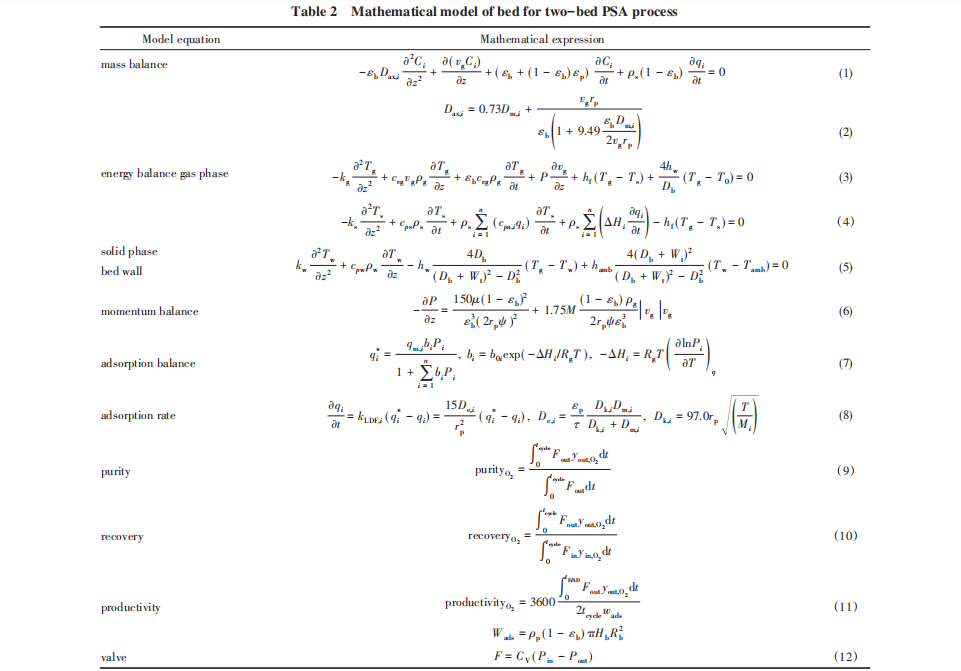

Modèl kabann adsorption a sitou gen ladan konsèvasyon mas, konsèvasyon chalè ak modèl konsèvasyon momantòm, ki reprezante pa ekwasyon (1) a (6) respektivman. Pami yo, konsèvasyon chalè a divize an yon modèl strik nan twa pati: faz gaz, faz solid, ak miray gwo kay won ak anviwònman. Li kalkile lè l sèvi avèk ekwasyon langmuir milti-konpozan pwolonje, jan yo montre nan Ekwasyon (7). Ekwasyon transfè mas faz gaz-faz solid adopte ekwasyon fòs kondwi lineyè a. , koyefisyan difizyon an se yon valè estime, jan yo montre nan ekwasyon (8). Pite oksijèn an kalkile jan yo montre nan Ekwasyon (9). Yo kalkile pousantaj rekiperasyon oksijèn jan yo montre nan Ekwasyon (10). Kapasite pwodiksyon oksijèn an kalkile jan yo montre nan Ekwasyon (11). Ouvèti valv la kontwole pa CV, ak relasyon ki genyen ant to koule ak ouvèti valv la jan yo montre nan Ekwasyon (12) yo montre. Pwosesis sa a sèvi ak Van molekilè medikal LiLSX kòm adsorban an. Paramèt ki enpòtan nan adsorban an ak gwo kay won adsorption yo montre nan Tablo 4. Done ki koresponn Langmuir ekwasyon adsorption nan N2, O2, ak Ar sou LiLSX medikal Van molekilè yo jwenn pa Fitting kantite adsorption mezire nan gaz pi bon kalite sou adsorban an. Yo montre valè sa yo nan Tablo 3. Kondisyon fwontyè simulation nimerik yo montre nan Tablo 5.

3 Rezilta ak diskisyon

3.1 Simulation ak rezilta eksperimantal Tablo 6 montre konparezon simulation ak rezilta eksperimantal de -adsorption balanse presyon gwo kay won. Pandan simulation ak eksperyans, efè altitid, tan adsorption, ak dyamèt twou flòch sou pite oksijèn pwodwi yo te envestige. Li ka wè nan done ki nan tablo a konsantrasyon nan oksijèn pwodwi nan rezilta eksperimantal yo se fondamantalman ki konsistan avèk rezilta yo simulation, ak erè relatif maksimòm nan se 5.5%. Li ka jije apati sa a ke modèl matematik etabli a kòrèk. Nan mitan yo, lè altitid la se 3000 m, wotè gwo kay won an se 339 mm, tan an adsorption se 7 s, ak koule nan manje lè a se 5.00 L·min -1, pite a nan oksijèn nan pwodwi ka rive nan 94.00%, ak sede a se 41.59%. Dapre pite oksijèn ak sede gaz pwodwi yo jwenn nan eksperyans la, li ka wè ke pwosesis pwodiksyon oksijèn adsorption presyon swing de gwo kay won an ka satisfè bezwen kay nòmal oswa militè ti dèlko oksijèn.

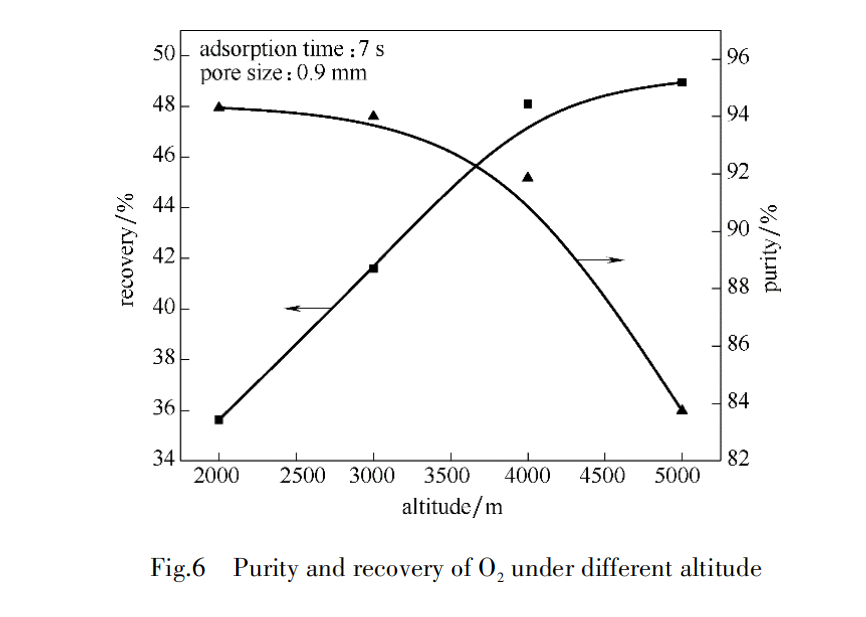

3.2 Efè altitid

Paske gwoup itilizatè ti dèlko oksijèn yo varye anpil atravè rejyon yo, li nesesè pou etidye pite oksijèn, pwodiksyon oksijèn ak pwodiksyon pwosesis adsorption de -tower presyon balanse anba diferan altitid. Dyamèt pò a nan twou a flòch te 0.9 mm ak tan an adsorption te 7 s egzaminen enfliyans nan altitid. Kantite manje yo nan diferan altitid ak presyon atmosferik ki koresponn lan nan altitid sa a yo montre nan Figi 4. Chanjman presyon sik nan yon sèl -eta stable- nan gwo kay won an nan diferan altitid yo montre nan Figi 5. Chanjman yo nan konsantrasyon oksijèn pwodwi eksperimantal ak simulation ak sede ak altitid yo montre nan Figi 6. piti piti diminye, ak kantite lajan an manje tou piti piti diminye. Lè adsorption tan an rete san okenn chanjman, presyon adsorption kabann adsorption la diminye, kapasite adsorption adsorption la diminye, epi kontni oksijèn gaz pwodwi a diminye. Pite piti piti diminye. Lè altitid la ogmante soti nan 2000 m rive 5000 m, pite oksijèn nan gaz pwodwi a diminye pa apeprè 10%, men sede a ogmante pa apeprè 13%. Malgre ke presyon adsorption nan zòn ki wo altitid ba, 93% oksijèn pi bon kalite ka toujou jwenn pa pwolonje tan adsorption a, ak sede a ogmante pa apeprè 14%. Anba menm kondisyon fonksyònman yo, fenomèn "sede a ogmante ak altitid" rive. Rezon ki fè yo se jan sa a. Sou yon bò, jan yo montre nan Figi 5, nan yon zòn ki gen yon altitid de 2000 m, presyon adsorption a se kòm yon wo 2.4 × 105 Pa, presyon an desorption (lave) se 0.9 × 105 Pa, ak diferans lan presyon se 1.5 × 105 Pa. Nan yon zòn ki gen yon altitid nan 50000 × 105 Pa, presyon an se adsorption. desorption (flushing) presyon se 0.6 × 105 Pa, ak diferans lan presyon se sèlman 0.7 × 105 Pa. Kòm altitid la ap kontinye ogmante, diferans lan presyon ant etap la adsorption ak etap la flòch kontinye ap diminye, ki vle di ke altitid la Pi ba zòn nan, se pi gwo kantite adsorption nèt la nan adsorban an nan chak etap nan adsorption, N22 ak pi gwo kantite adsorption a nan etap nan adsorption, N22 ak pi gwo nan chak etap. flòch etap. Piske yon pati nan gaz desorbe a fin itilize dirèkteman, se konsa nan zòn ki ba-altitid, To rekiperasyon oksijèn an pi ba. Nan lòt men an, pa balanse materyèl la oksijèn nan yon gwo kay won adsorption sèl nan yon sèl sik, jan yo montre nan tablo 7, li ka wè ke akòz pi piti kapasite absòpsyon absoli nan nitwojèn nan zòn ki wo altitid, volim gaz ki nesesè pou flòch ak rejenerasyon tou redwi. , ki mennen nan yon ogmantasyon nan sede oksijèn. Anplis de sa, pwodiksyon oksijèn nan eksperyans ak simulation te kontwole pa yon mèt koule mas. Pwodiksyon oksijèn nan eksperyans nan diferan altitid te menm bagay la. Volim manje a nan altitid wo te pi ba, men pousantaj pwodiksyon gaz pwodwi a te menm jan ak sa ki nan altitid ki ba, kidonk sede a te pi wo. Ak pite a pi ba.







3.3 Efè tan adsorption

Etap adsorption la se nwayo pwosesis adsorption presyon balanse, ak tan adsorption se yon paramèt opere enpòtan nan pwosesis adsorption. Si tan adsorption a twò kout, adsorban an pa pral konplètman itilize epi pite pwodwi a pa pral satisfè demann lan; si tan adsorption a twò lontan, N2 pral antre epi bon jan kalite gaz pwodwi a ap redwi. Se poutèt sa, li nesesè yo etidye efè a nan tan adsorption sou gaz pwodwi. Nan seri sa a nan simulation, lè altitid la se 3000 m ak dyamèt twou flòch la se 0.9 mm, distribisyon an konsantrasyon nan N2 nan gwo kay won an adsorption anba diferan fwa adsorption yo montre nan Figi 7. Lè tan an adsorption pi gran pase 7 s, adsorption nan nitwojèn Kwen dirijan an se fèmen nan tèt la nan gwo kay won. Sede a ak pite nan O2 anba diferan fwa adsorption yo montre nan Figi 8. Lè tan adsorption a se kout ak nitwojèn poko penetre, kòm tan an adsorption ogmante, presyon an adsorption nan gwo kay won an ogmante, adsorban an adsorbs plis nitwojèn, ak pite nan oksijèn kontinye ap ogmante. Devan adsorption nan gwo kay won an deplase nan direksyon tèt gwo kay won an. Eleman lou (azòt) ogmante, plis oksijèn pwodui kòm gaz pwodwi, ak pousantaj rekiperasyon oksijèn ap kontinye ogmante. Si tan adsorption a twò lontan, lè nitwojèn penetre, gaz pwodwi a pral melanje ak yon gwo kantite enpurte nitwojèn, sa ki lakòz yon rediksyon enpòtan nan pite oksijèn nan gaz pwodwi a. Pousantaj nan rekiperasyon oksijèn ap toujou ogmante, men tandans nan ap vin plat. Lè tan an adsorption se 7 s, pite nan oksijèn gaz pwodwi a se 94.00%, ak sede a se 41.59%.

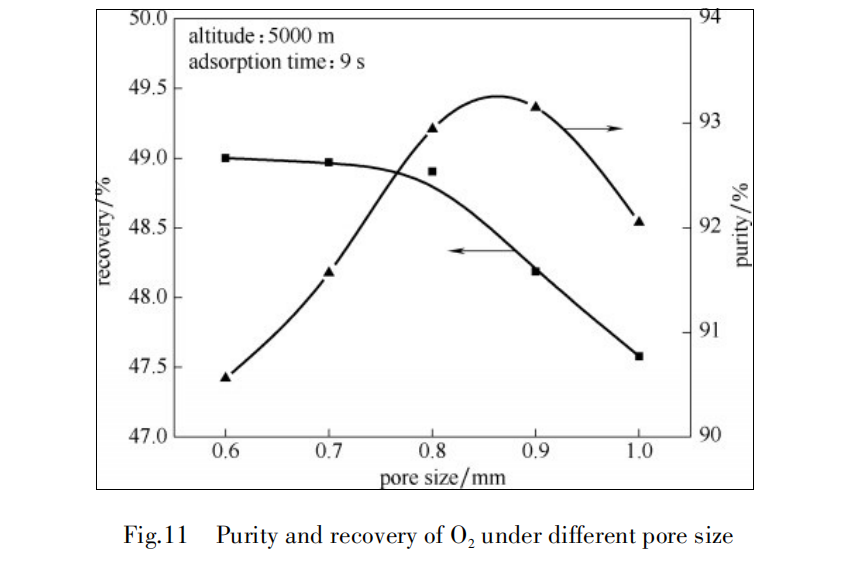

3.4 Enfliyans nan dyamèt twou flòch

Se operasyon flòch la aplike atravè yon tiyo flòch. Gwosè twou flòch la pral afekte kantite gaz pwodwi konsome pou flòch. Operasyon flòch la gen yon enpak siyifikatif sou rejenerasyon adsorban an ak pwodiksyon gaz pwodwi a. Kote twou flòch la montre kòm Non. 8 nan Figi 3 nan de -tower presyon balanse adsorption pwodiksyon oksijèn aparèy la. Chanjman to koule gaz flòch ki koresponn ak twou yo flòch ak ouvèti diferan sou tan yo montre nan Figi 9. Nan figi a, yon valè pozitif nan to koule gaz flòch la vle di ke gaz flòch la ap koule soti nan Tower A a Tower B, ak yon valè negatif nan to koule a flòch gaz vle di ke gaz flòch la koule soti nan Tower B a Tower B. Tower A. Chanjman nan presyon nan diferan tan flòch la montre nan Figi flòch la. 10. Efè a nan gwosè twou flòch sou pite oksijèn ak sede yo montre nan Figi 10.

Nan seri eksperyans sa a, altitid la te 5000 m ak tan adsorption la te 9 s. Lè dyamèt pò a nan twou a flòch se relativman ti (<0.8 mm), as the pore size of the flushing hole increases, the product gas consumed by flushing increases (Figure 9), the adsorbent desorption and regeneration effect continues to improve, and the nitrogen adsorption capacity increases significantly. The purity of oxygen in the product gas increases significantly (Figure 11). When the pore diameter of the flushing hole increases to a certain amount (>0.8 mm), paske gwosè pò a nan twou a flòch la twò gwo, se yon gwo kantite gaz pwodwi boule, sa ki lakòz yon diminisyon enpòtan nan sede oksijèn. Akòz twòp volim flòch la, gwo kay won an adsorption nan etap adsorption presyon an diminye (Figi 10), kantite adsorption nitwojèn diminye, ak pite oksijèn nan gaz pwodwi a diminye (Figi 11). Li ka wè nan simulation la ke lè dyamèt twou flòch la se 0.8 mm, pite nan oksijèn gaz pwodwi a se 92.95%, ak sede a se 48.90%. Diferan altitid gen diferan dyamèt twou flòch apwopriye, ak tandans nan chanje se: kòm altitid la ogmante, dyamèt twou a flòch optimal diminye.

Konesans endistri

1.Ki sa ki PSA nan plant oksijèn?

2.Ki prensip k ap travay nan plant PSA?

3.Ki sa ki se pwosesis la nan manifakti oksijèn PSA?

4.Ki diferans ki genyen ant plant oksijèn PSA ak VPSA?

5.Ki pousantaj koule nan plant PSA?

6.Ki diferans ki genyen ant plant oksijèn kriyojenik ak PSA?

7.Ki kalite COMPRESSOR yo itilize nan plant oksijèn PSA?

8. Èske PSA pwodui oksijèn likid?

9.Ki jan ou kalkile kapasite oksijèn psa dèlko oksijèn?

Ki sa ki PSA nan plant oksijèn?

PSA (Pressure Swing Adsorption) se yon teknoloji ki itilize nan plant oksijèn pou jenere oksijèn ki wo -pite soti nan lè konprese. Metòd pri -efikas sa a itilize materyèl adsorban espesyal pou separe oksijèn ak lòt gaz nan lè a (tankou nitwojèn, gaz kabonik ak vapè dlo). Adsorbans sa yo gen pwopriyete adsorption selektif -yo preferansyèlman pyèj ki pa-konpozan oksijèn nan sèten kondisyon presyon, ki pèmèt oksijèn pase nan epi yo kolekte.
Li te vin tounen yon opsyon popilè pou endistri tankou swen sante (pou rezèv oksijèn medikal), ayewospasyal (pou sistèm sipò lavi avyon), ak metaliji (pou pwosesis fusion tanperati ki wo), ki mande pou yon rezèv konstan nan oksijèn pite segondè-.
Teknoloji PSA se tou zanmitay anviwònman an. Li pa pwodui sous-pwodwi danjere pandan operasyon epi li konsome mwens enèji konpare ak lòt metòd jenerasyon oksijèn (tankou distilasyon kriyojenik). An jeneral, teknoloji PSA se yon solisyon serye ak efikas pou satisfè demand oksijèn divès endistri yo.

Ki prensip k ap travay nan plant PSA?

Prensip k ap travay nan yon plant PSA (Pressure Swing Adsorption) enplike nan separasyon gaz pa oaza adsorbing yon gaz anba presyon ki wo ak Lè sa a, desorbing li anba presyon ki ba. Plant la konsiste de de veso plen ak yon materyèl ki rele adsorban ki oaza adsorbs nitwojèn oswa oksijèn depann sou presyon an aplike. Lè konprese ki gen yon melanj de gaz prezante nan yon sèl veso pandan y ap diminye presyon an sou lòt veso a ki pèmèt gaz la adsorbed yo dwe lage. Pwosesis sa a repete siklik pou pwodwi yon koule kontinyèl nan nitwojèn oswa gaz oksijèn nan pite segondè.

Ki sa ki se pwosesis la nan manifakti oksijèn PSA?

Pwosesis fabrikasyon oksijèn PSA enplike nan itilize materyèl adsorban espesyal pou oaza adsorb nitwojèn nan lè a, kite dèyè oksijèn trè konsantre. Pwosesis sa a se ekolojik-zanmitay ak pri-efikas, sa ki fè li yon chwa popilè pou divès endistri.

Ki diferans ki genyen ant plant oksijèn PSA ak VPSA?

PSA (Presyon Swing Adsorption) ak VPSA (Vacuum Pressure Swing Adsorption) se tou de metòd yo itilize pou pwodwi oksijèn. Diferans prensipal ant yo se nivo presyon yo itilize nan pwosesis la. PSA opere nan pi wo presyon, pandan y ap VPSA opere nan presyon ki pi ba.

PSA separe molekil oksijèn ak lòt gaz nan lè konprese lè l sèvi avèk materyèl adsorban espesyalize. Lè konprese a pase nan materyèl sa yo, ki oaza adsorb nitwojèn ak lòt gaz, kite dèyè oksijèn pi bon kalite. Plant PSA yo trè efikas epi yo bezwen antretyen minim.

VPSA, nan lòt men an, itilize ponp vakyòm pou bese presyon lè konprese a. Sa lakòz separasyon molekil oksijèn ak lòt gaz. Plant VPSA yo anjeneral pi piti ak mwens chè pase plant PSA.

Ki pousantaj koule nan plant PSA?

Pousantaj koule yon plant PSA varye selon gwosè ak kapasite plant la. Anjeneral, yon plant PSA tipik ka pwodwi dè santèn a dè milye de mèt kib nitwojèn oswa oksijèn pou chak èdtan. Pousantaj koule espesifik ki nesesè yo pral depann de bezwen itilizatè a, si li se pou itilizasyon endistriyèl oswa medikal. Kèlkeswa to koule a, plant PSA yo zanmitay anviwònman an ak pri-efikas, sa ki fè yo yon chwa popilè pou anpil endistri atravè mond lan. Avèk avansman nan teknoloji, pousantaj koule nan plant PSA ap kontinye amelyore, bay menm plis benefis pou itilizatè yo.

Ki diferans ki genyen ant plant oksijèn kriyojenik ak PSA?

Plant oksijèn kriyojenik ak PSA yo se de metòd diferan pou pwodwi oksijèn. Plant kriyojenik itilize yon pwosesis separasyon lè kote lè a refwadi nan tanperati ki ba anpil, sa ki lakòz diferan eleman yo separe. Plant PSA yo sèvi ak yon pwosesis ki rele adsorption balanse presyon, kote yon Van molekilè espesyal kaptire molekil oksijèn yo nan lè a pandan y ap lage lòt gaz yo.

Tou de metòd yo gen avantaj ak dezavantaj yo. Plant kriyojenik yo pi byen adapte pou pwodiksyon gwo -echèl epi yo bay yon wo nivo pite. Plant PSA yo gen plis pri-efikas pou pwodiksyon ti ak mwayen-echèl e yo bezwen mwens antretyen. Tou de metòd jwe yon wòl enpòtan nan satisfè demann lan ogmante pou oksijèn nan divès endistri ak aplikasyon medikal.

Ki kalite COMPRESSOR ki itilize nan plant oksijèn PSA?

Depans prensipal yo nan yon dèlko oksijèn yo atribiye nan COMPRESSOR a ak Van molekilè. Opsyon pou yon COMPRESSOR lè vis ak kontni lwil ki ba (mwens pase oswa egal a 10ppm) siyifikativman amelyore efikasite sistèm oksijèn. Li rekòmande yo chwazi yon COMPRESSOR ak yon presyon echapman rated nan 0.5-0.7Mpa; presyon twòp oswa ensifizan ka kontreproduktiv. Pou kote ki pi wo a 1000m altitid, faktè nan presyon atmosferik epi konsidere yon pi gwo COMPRESSOR pou satisfè bezwen pwodiksyon oksijèn avèk efikasite.

Èske PSA pwodui oksijèn likid?

Pwodiksyon oksijèn PSA tipikman bay nivo pite oksijèn nan 93±3%, satisfè estanda endistriyèl 95%. Pou oksijèn -medikal dapre Òganizasyon Mondyal Lasante, estanda a se 93%±3%. Si yon nivo pite 99% oswa pi wo nesesè, ajoute yon aparèy pou pirifye esansyèl.

Ki jan ou kalkile kapasite oksijèn dèlko oksijèn psa?

1, Lè wap founi kabann lopital, bay 2-3LPM pou chak kabann sifi. Pou egzanp, ak 100 kabann, kondisyon an totalize 300LPM (300*60=18,000L/èdtan=18Nm3/èdtan). Li rekòmande pou patisipe pou ekipman 20Nm3 / èdtan, tankou modèl MNPO-20/93 nou an.

2, Nan kontèks ranpli boutèy oksijèn, volim oksijèn nan chak boutèy egal a volim dlo miltipliye pa presyon ranpli. Pou egzanp, lè w ranpli 100 boutèy 40L boutèy oksijèn nan 150 bar presyon chak jou, chak boutèy kenbe apeprè 6 mèt kib oksijèn. Kidonk, pou 100 boutèy, ou bezwen 600 mèt kib. Kalkile pou operasyon 24 èdtan, yo rekòmande ekipman 25Nm3 / èdtan.
